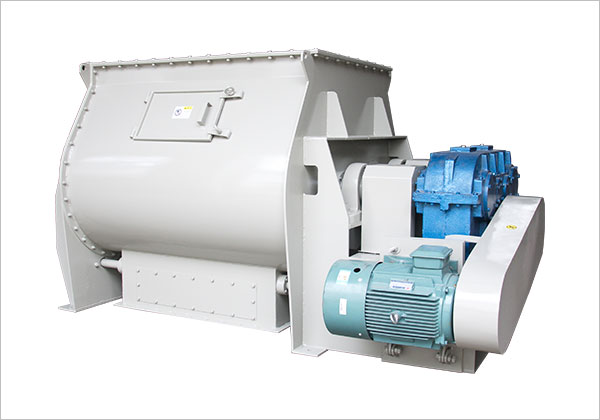

WZL 无重力混合机

产品描述
WZL无重力混合机机在化工、生物、建材等领域广泛使用,可用于粉体、颗粒、纤维等物料的混合,拥有强力的搅拌作用力,在短时间内实现快速混合,特别擅长处理比重、细度、流动性等物理性质差异比较大的物料之间的混合。无重力混合机突出应用电子电池、建筑砂浆、环保产业、矿业、农业等领域。

技术参数
设备全容积0.3~30立方米
每批次处理能力0.1~20立方米
每批次处理物料0.3~10吨
所用混合时间在2~10分钟
驱动配置功率3KW-150KW
设备材质可为316L、321、304、碳钢
一.选材方案

无重力混合机可采用碳钢、锰钢、304不锈钢、316L不锈钢钢、321不锈钢以及其它材质的钢材定制,并且不同材质也可以结合使用;设备选材时区分:与物料接触部分以及非与物料接触部分;混合机内部还可以针对性增加如防腐、防粘结、隔离、耐磨等功能性的涂层或保护层;不锈钢表面处理分喷砂、拉丝、抛光、镜面等处理方式,并可分别应用于不同的使用部位;

13

1:设备采用全不锈钢制作,外表面拉丝亚光,内表面镜面抛光2:设备采用全不锈钢制作,外表面喷砂亚光处理3:设备采用与物料接触部分不锈钢,其它碳钢4:设备采用碳钢制作


二.驱动配置

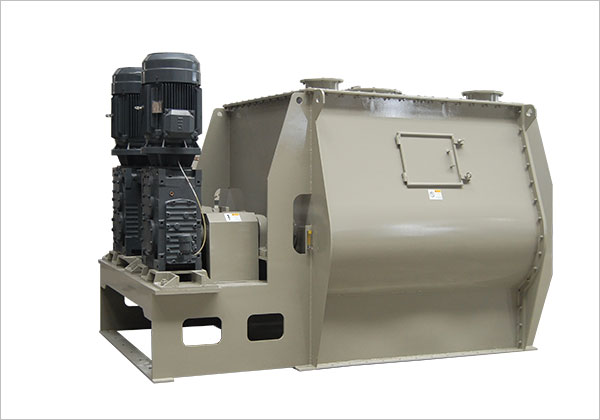

无重力混合机根据物料性质、启动方式、以及搅拌方式配置不同能力、不同功率、不同输出转速的驱动装置。双轴式无重力混合机由于内部桨叶成啮合关系,配置的双轴驱动动力需具备同步能力,升立公司推出四种驱动组合可用于不同的能力需求:双齿轮箱同步组合式、单齿轮箱双出式、双行星齿轮同步式、过桥链轮链条式。 Sk系列双齿轮箱同步组合为无重力混合机较优质的配置方式。

14


三.搅拌装置

无重力混合机根据不同的物料性质可对双轴桨叶进行适应性调整。 如:增设耐磨搅拌叶片、增设四氟搅拌叶片、锯齿形搅拌叶等无重力混合机可增设高速破碎轴于筒体内部,配合搅拌物料流起打散作用。

15


四.放料装置

无重力混合机常规配置双门式翻板大开门出料阀,曲面翻板阀,完全贴合筒体弧面,确保搅拌无死角,使混合物料更加均匀。

16

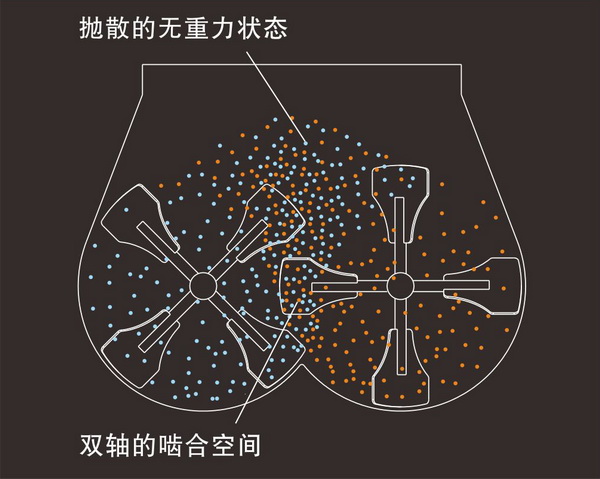

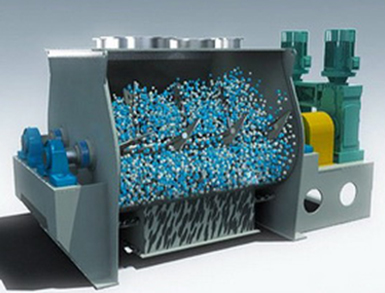

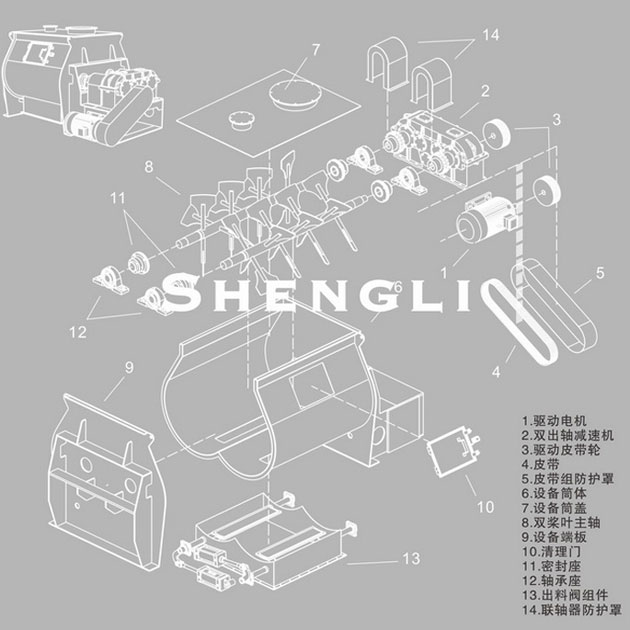

无重力混合机装载着两根同时异向向外旋转的平行桨叶轴,每根轴上搭载十字桨叶,在驱动装置的同步作用下,两根的十字桨叶轴的运行轨迹成相交关系,且错位啮合。驱动装置驱使桨叶轴快速旋转,旋转的桨叶产生离心力,将物料有效抛洒至筒内上空部分,达到抛物线的高点后下落(抛物线的高点也称为瞬间无重力状态),物料再受桨叶的驱赶,在筒体内往复循环混合,并受双轴的啮合空间混合、剪切、分离,致使物料快速混合均匀。

127   128

129

130   131

132   133

1、确定每批次混合的物料体积,范围在0.1-20立方米,选取相应规格的设备。
2、选取设备制作材质,材质分:与物料接触部分、不与物料接触部分,设备其它部件保持原有材质。
   材质依据物料性质、工况要求、卫生级别等因素决定,常规有碳钢、304/316L/321不锈钢材质选定后依据要求确定表面处理要求。
3、根据物料的比重、流动性等性质,以及启动标准来确定配置的驱动能力。
   启动标准分:重载启动、空载启动。
4、依据实际工艺情况,增加辅助功能组件,如喷液、加热/冷却、等。
5、设计设备的开口要求,如加料口、清理口、排气孔等
6、选择出料模式以及驱动方式,分手动、气动、电动
重要提示:设备的选型是比较重要的环节,应尽可能提供物料的详细信息,以及工艺安排,以便我公司专业人员为您提供优质的技术服务。

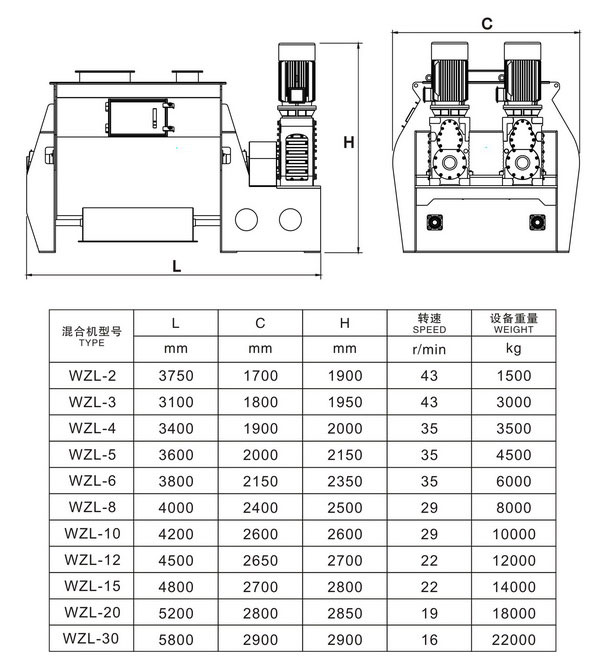

05

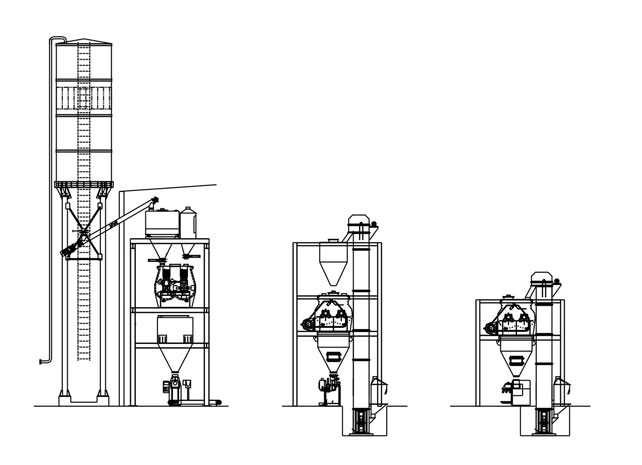

无重力干粉搅拌机配置于生产流程线上,组合原料仓、配料系统、输送系统、成品仓、包装设备,多样组合,实现规模产业化生产,在组合过程中,应满足设计的合理性,各时间点的搭配安排,实现较高效的生产。
73

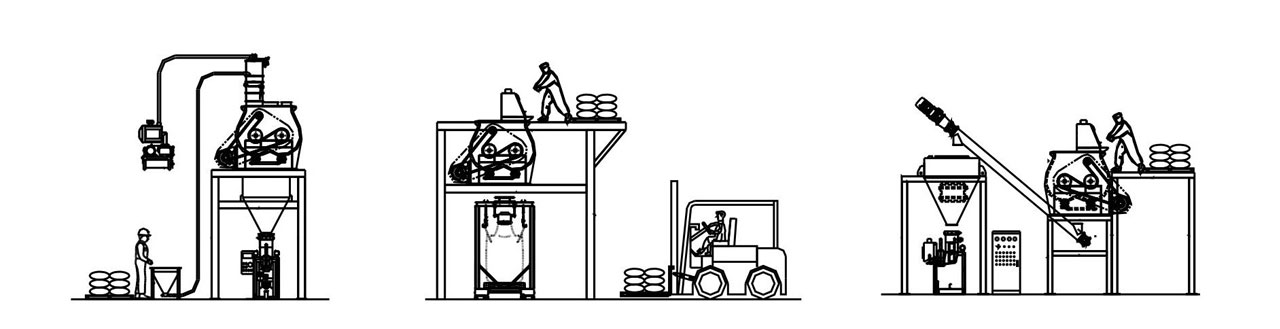

配置1:使用真空上料机输送物料,无重力混合机下配成品仓,再接包装机;
配置2:人工直接投料,配合叉车运输,无重力混合机下接吨带包装机;
配置3:人工投料方式入无重力干粉搅拌机,二次提升后进成品仓,再包装;
74


4


动力组合

设备材质

(C\Mn 无需选择填)
(C\Mn 无需选择填)
(需求时选填)

主体配置

功能性选择

配套选择

原料与工艺

(粉末目数、颗粒直径、块状料大小)
(颗粒物料的大尺寸、成块物料的尺寸)
(物料的自然堆积成型的角度)
(流动性、粘性、酸碱度、磨损系数、易破碎、吸水性、起球 特征、纤维料等)
(几种原料、少的添加剂、加热/冷却、化学反应、加液体、批次混合、动态料仓等)
(快速混合、食品级、耐酸碱防腐、加热/冷却、易清洗、耐磨、破碎、大容量混合等)
(每批次处理量依照物料体积计算)
(304、316L、321、普通碳钢、等 / 以及材质表面处理要求)
(三相电压:380V 频率50Hz)
